一、简介
    三角板阳极提升机是铝电解槽的重要部件，广泛用于强磁场、高温多尘的电解车间，该产品是我公司多年的定型产品，从设计到生产工艺具有独特性，其结构简单，运行稳定可靠，无噪声、免维护，是目前国内先进的阳极升降专用设备。

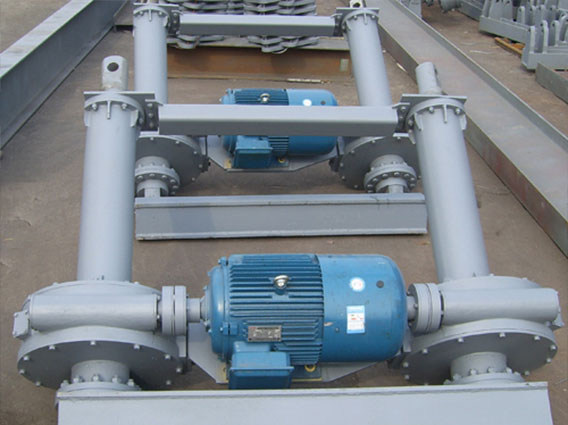

    该设备由横梁、起重器总成、电机、联轴器、末端联杆、中间联杆、首端联杆、三角板、叉形螺栓、枢轴、十字接头、销轴、吊头等部件组成。
    二、工作原理
    当电动机转动时，带动蜗轮蜗杆传动，蜗轮蜗杆起减速和转换运动形式的作用，蜗杆的转动带动丝杠螺母水平移动，通过三角板阳极提升机将传动轴的水平运动转变成垂直运动，从而达到将阳极碳块提升和下降的目的。
    三、性能特点：
    1.运行平稳、无响声、效率高，安全性能优于其他提升机构；
    2.采用绝缘联轴器和双级绝缘，提高了整个机构的绝缘性能；
    3.采用冶金起重电机和四点提升，机构过载能力强，满足了全封闭电解槽因结壳力增加的要求；
    4.采用提升上限位和行程计数，提升机构更安全、更适应计算机的控制；
    5.采用链条联轴器，维修更加方便，减少了工人的劳动强度。
    四、技术参数

型号	提升能力（t）	工作行程（mm）	升降速度 （mm/min）	提升高度（mm）	吊点	起重器（台）	转速（r/min）	电动机功率（kw）
160KA	40	0~450	100	400	4	1	720	4.5
200KA	60	0~450	70	400	4	2	720	7.5
300KA	80	0~450	70	400	8	2	720	7.5
400KA	100	0~450	70	400	8	2	720	10

    五、关键部件及材质

序号	名称	材质	备注
1	滚动轴组件	Gr15
2	蜗轮轮缘	ZQAL9-4
3	绝缘套、绝缘垫	聚四氟乙烯
4	密封圈	耐油橡胶	易损件
5	叉形螺栓	ZG35

    六、检查规程
    三角板阳极提升机使用时间长，涡轮磨损严重，近期频繁出现螺旋器重器涡轮损坏、传动链脱扣而导致电解槽两水平母线偏斜的设备事故，因为螺旋起重器涡轮正常巡点检过程中不易检查，为了尽量减少此类事故的发生，特制定此规程：
    1.在抬母线规程中，抬母线人员要认真听、看阳极提升机的运行情况，如有异常，要及时上报到检修检查处理;
    2.检修人员要在抬母线时对每台电解槽阳极提升机4只螺旋起重器上升刻度进行检查，4只螺旋起重器上升的高度是否一致，时间每3个月跟踪检查一次;
    3.若有4只螺旋起重器上升的高度不一致，要重点检查高差较大的螺旋起重器，并更换检查，分析原因;
    4.出铝时电解工和出铝工要认真观察提升机构运行情况，发现电压异常、螺旋起重器异常等立即停止出铝并检查。整个出铝过程回转计读数控制20~30之间，1个回转计对应20mv左右电压。
    5.换极时，班长要观察炉膛情况，伸腿异常、阳极长芽可能抵偏母线。
    6.部分设备老化，除检修加强点、巡检外，操炉工必须每班对所巡槽进行检查，有问题即使上报。
    7.对电解槽伸腿异常、阳极长芽导致抵偏母线的要重点检查，4只螺旋起重器上升的高度不一致，高差较大的螺旋起重器，应检查更换。
    8.对提升机传动链条每半年全部检查一次，防止提升机传动链条活扣脱出，导致母线偏斜，影响电解槽运行。
